Mais où donc vont ces fiches?
« le: 01 mai, 2014, 12:15:26 12:15 »

Salut,

Alors en remontant mon moteur, tout va sauf 2 connecteurs, je ne vois pas où les brancher et le manuel ne m'aide pas beaucoup...

le 1er - un connecteur 3 fils - est à gauche du réservoir, vers la selle, il pointe vers le haut...
Le 2eme - un connecteur 3 fils aussi - est à droite et sors avec le set de fils qui connectent les bobines, le capteur de pression d'huile, etc.

Le truc c'est que les 2 se branchent entre eux, mais ça me paraît bizarre d'en avoir un à l'arrière à gauche et un au milieu à droite, tous deux sur le faisceau et devant se brancher entre eux...

:/

Merci par avance pour votre aide!!
IP archivée
Pushibilup, one again a bistoufly!

Comme le disais très justement Charles Ingalls: "Je m'en bats les couilles, je vais couper du bois"

Pilou

  • RS GP
  • ******
  • Hors ligne Hors ligne
  • Messages: 15.894
  • Localisation: Sud Gironde
  • Moto: SL 1000 Falco 2000
Re : Mais où donc vont ces fiches?
« Réponse #1 le: 01 mai, 2014, 12:26:22 12:26 »

Avec une photo, ce serait plus parlant ton affaire  ;)
IP archivée

hans51

  • 1000 SBK usine!
  • *****
  • Hors ligne Hors ligne
  • Messages: 3.333
  • Localisation: Dans mon slip (83)
  • Moto: RSVR 01 "Big Ben" - Dorso 750 "La Teigne" - 750 SRAD - DRGV 800 GP
  • Tic tac tic tac
Re : Mais où donc vont ces fiches?
« Réponse #2 le: 01 mai, 2014, 13:01:47 13:01 »

Ui, pas faux...



Je vais regarder sur le schema avec les couleurs aussi.

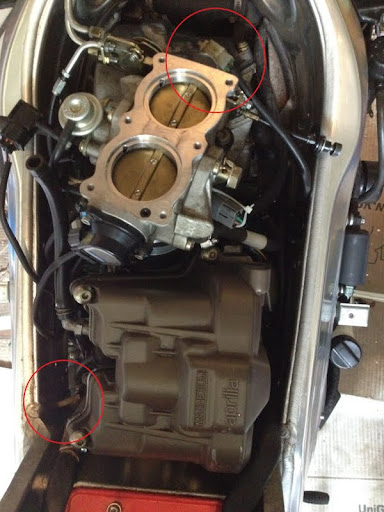

Celle en bas à gauche est noir - vert - marron.
Celle en haut à droite est vert/bleu - marron/noir - vert/marron.

Ouala, merci!!
IP archivée
Pushibilup, one again a bistoufly!

Comme le disais très justement Charles Ingalls: "Je m'en bats les couilles, je vais couper du bois"

TONI

  • 1000 STOCK
  • ****
  • Hors ligne Hors ligne
  • Messages: 1.467
  • Localisation: eure
  • Moto: aprilia rsv1000-2001
Re : Mais où donc vont ces fiches?
« Réponse #3 le: 01 mai, 2014, 13:13:45 13:13 »

La noir vert marron c'est le capteur de béquille,si tu en as pas tu relie la noir et la marron.
IP archivée

hans51

  • 1000 SBK usine!
  • *****
  • Hors ligne Hors ligne
  • Messages: 3.333
  • Localisation: Dans mon slip (83)
  • Moto: RSVR 01 "Big Ben" - Dorso 750 "La Teigne" - 750 SRAD - DRGV 800 GP
  • Tic tac tic tac
Re : Mais où donc vont ces fiches?
« Réponse #4 le: 01 mai, 2014, 14:28:56 14:28 »

Ah oui, merci!!

Je suis retourné voir, et en effet la fiche en bas à gauche ne pars pas dans le faisceau comme je pensais mais descend au contacteur de béquille.

J'ai du coup vérifié sur le manuel atelier et le contacteur se branche sur la fiche d'en haut à droite.

Du coup pour finir, il faut faire passer le fil entre les 2 admissions?

a++!
IP archivée
Pushibilup, one again a bistoufly!

Comme le disais très justement Charles Ingalls: "Je m'en bats les couilles, je vais couper du bois"

TONI

  • 1000 STOCK
  • ****
  • Hors ligne Hors ligne
  • Messages: 1.467
  • Localisation: eure
  • Moto: aprilia rsv1000-2001
Re : Mais où donc vont ces fiches?
« Réponse #5 le: 01 mai, 2014, 16:56:34 16:56 »

Il me semble que oui.
